산업용프린터 라벨, 리본 교체 및 설치 방법

 안녕하세요 바코드 장비 전문 브랜드 유니정보입니다. 오늘은 산업용 바코드 프린터 제품의 사용 방법을 소개해 드리려고 합니다.

 내부 설계가 간단한 데스크탑에 비해 산업 현장에서 사용하는 산업용프린터 제품들은 대부분 부피도 크고 내부 설계도 복잡한 편입니다. 처음 제품을 다루시는 분들은 라벨과 리본을 어떻게 거치해야할지 많이 헷갈리실 수 있습니다. 프린터 성능이 아무리 좋아도 라벨과 리본이 제대로 설치되어 있지 않다면 인쇄 오류가 발생되고, 정상적인 인쇄가 어렵기 때문에 반드시 꼼꼼히 체크해주세요.

 그럼 함께 산업용프린터 라벨, 리본을 설치해볼까요?





* 산업용 프린터 라벨 교체 방법

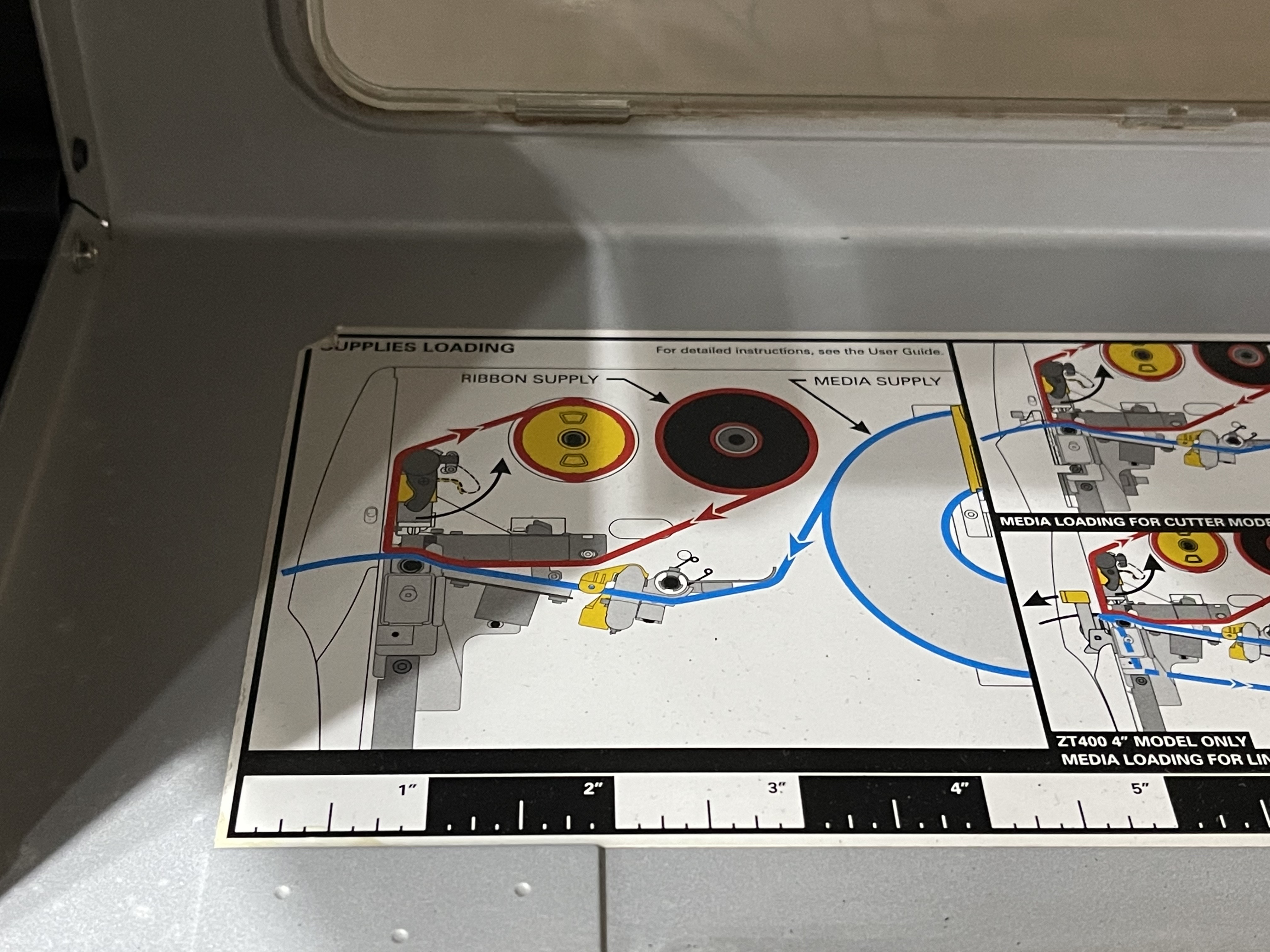

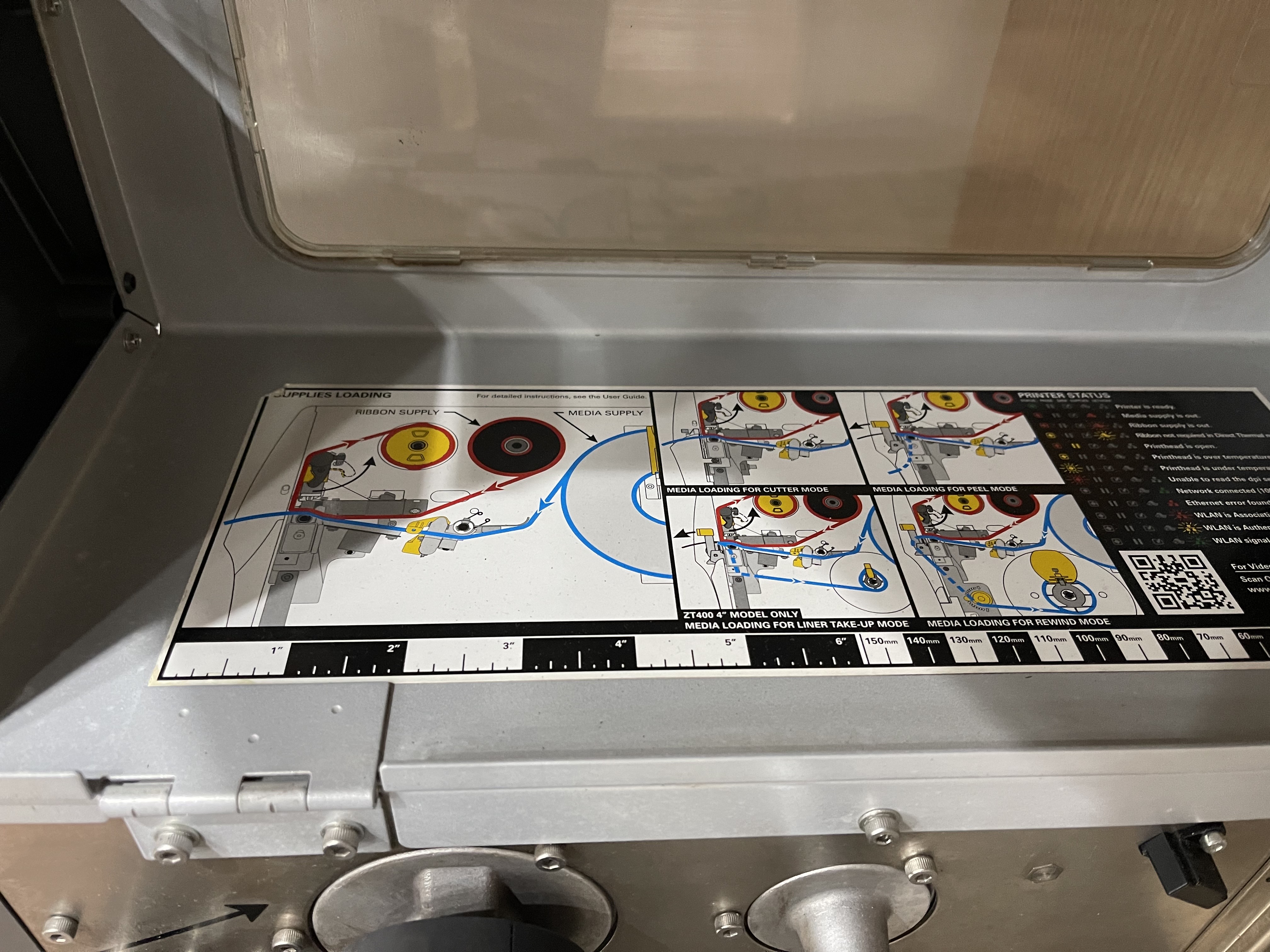

 먼저 산업용프린터 본체를 열어서 벽면의 그림을 미리 체크해야 합니다.

(대부분의 프린터들이 비슷한 내부구조를 갖고 있지만, 제조사에 따라 조금씩 다를 수 있다는 점 참고해주세요.)







 먼저 라벨을 설치해보겠습니다.

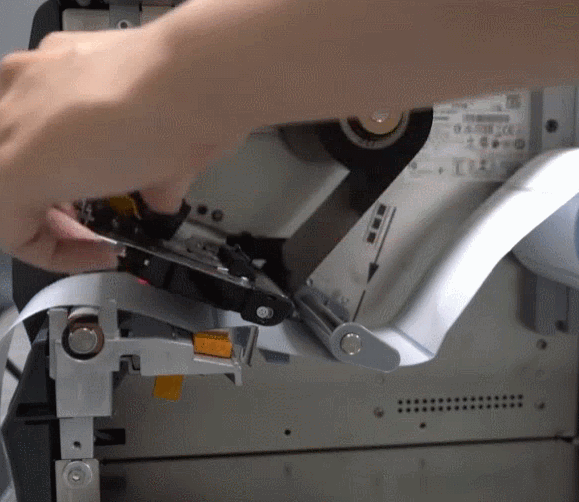

 산업용프린터 라벨 설치 방법은 리본을 설치하는 것보다 비교적 간단한 편에 속합니다. 라벨을 거치대에 장착하고 벽면 그림을 따라 헤드 아래로 통과시켜주세요. 통과 시킨 후에 라벨의 사이드를 잡아주는 라벨 가이드를 라벨지 사이즈에 맞춰 줄여주세요.

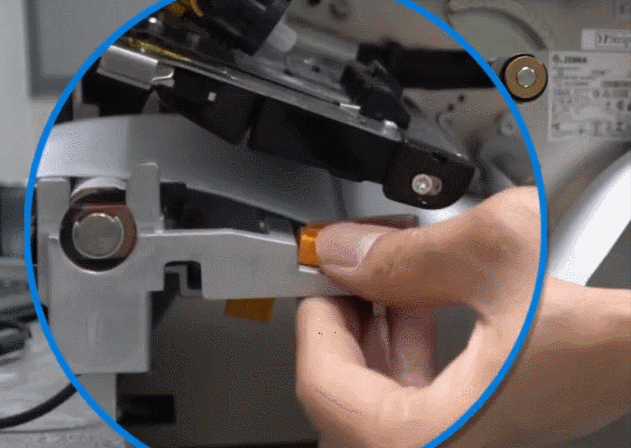

 산업용 바코드 프린터에는 라벨을 감지하는 미디어 센서가 장착되어 있습니다. 이 미디어 센서가 라벨의 정 가운데에 위치할 수 있도록 조정해주세요.

 라벨 감지 센서가 라벨의 가운데에 위치해 있어야 어떤 라벨을 장착했는지 프린터가 명확하게 인식할 수 있습니다. 라벨의 결단의 차이가 있는 블랙마크라벨부터 갭라벨까지 정확하게 라벨을 판단하는 중요한 부품입니다.

 미디어 센서까지 라벨 가운데로 맞춰주셨다면 라벨 교체는 완료입니다.



* 산업용프린터 리본 교체 방법

 다음으로는 산업용프린터 리본 교체 방법입니다. 대부분의 산업용 프린터는 열전사 방식으로 라벨을 출력합니다. 열전사 방식이란 리본에 열을 가해서 리본을 일반 라벨에 찍어내는 형태의 인쇄 방식으로 라벨과 리본을 모두 장착해주셔야 합니다.

 리본을 교체할 때 포인트는 열을 발생하는 헤드를 리본으로 감아줘야 합니다. 라벨처럼 자리에 리본을 거치한 뒤에 헤드를 감싸고 다시 쭉 당겨 회수봉까지 연결해줘야 새로운 리본을 당겨와 녹여 사용하고 다시 회수봉으로 리본이 감깁니다.







 산업용프린터 리본 설치 방법 가장 첫단계는 먼저 리본을 거치대에 장착하는 과정입니다. 라벨과 마찬가지로 벽면을 따라 장착을 하면 되는데, 이때 리본이 숫자 9처럼 보이도록 풀리는 방향을 맞춰 장착해야 한다는 점입니다.

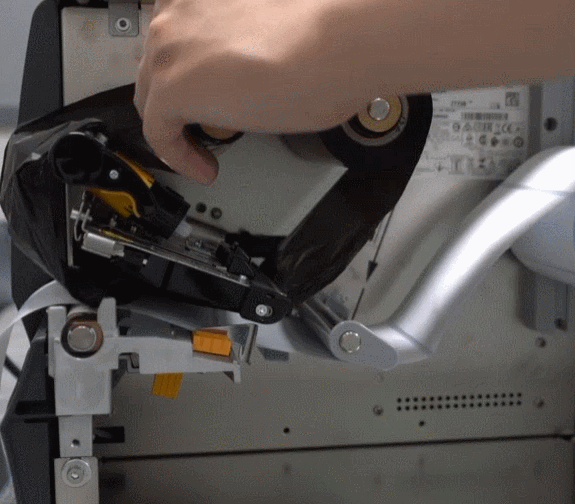

 리본 봉을 끼웠다면 리본을 쭉 당기듯이 풀어서 헤드를 한바퀴 감싸줘야 합니다. 리본 방향을 맞춰 헤드를 감싸줘야 헤드에서 발생된 열로 리본을 녹여 정상적인 출력이 가능해집니다.

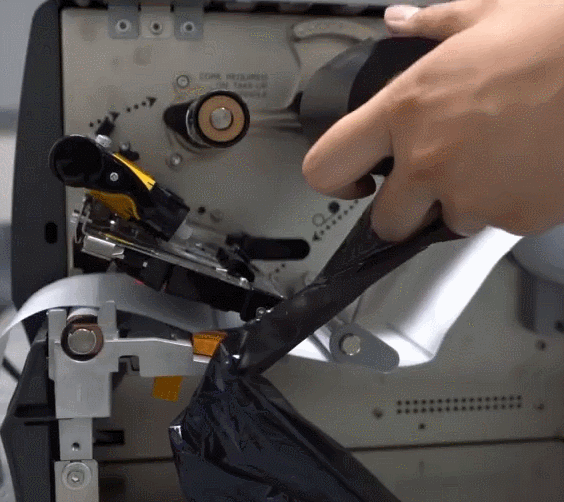

 사용이 완료된 리본은 산업용프린터 내부 회수봉으로 다시 감기는 시스템입니다. 빈 회수봉에 새로 장착한 리본의 끝 부분을 테이프로 고정해주시고 구겨지지 않도록 팽팽하게 감아주면 리본 설치까지 완료입니다.

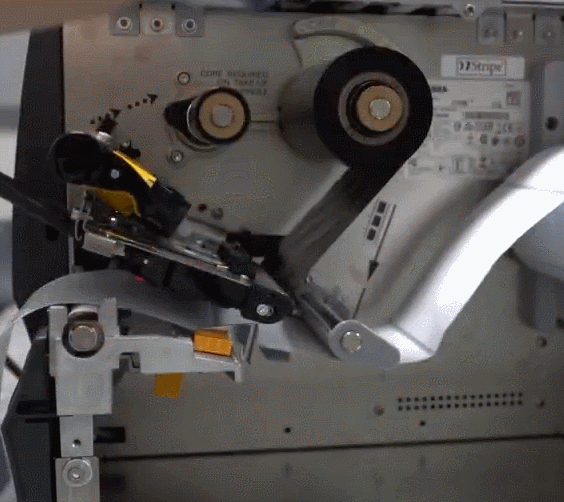

 리본을 교체하면서 열어두었던 헤드까지 다시 밀어서 원상복귀 해주시면 산업용프린터 리본 설치 끝이납니다.

 그냥 거치대에 끼우기만해도 사용이 가능했던 라벨 설치 방법보다 조금 더 복잡하게 느껴질 수 있지만, [열전사 프린터는 헤드에서 발생한 열로 리본을 녹여 라벨에 찍어내는 형태]임을 이해하고 장착하면 훨씬 쉽게 느껴지실 겁니다.







 오늘 예시로 보여드린 모델은 ZEBRA사의 산업용프린터 제품으로 사용하시는 프린터 제조사에 따라 예시 사진과 차이가 있을 수 있습니다. 처음 말씀 드렸던 것처럼 각 프린터의 옆면에 그려진 그림을 따라해주시고 오늘 게시글은 간단히 참고하면 됩니다.

 다른 문의사항이 생긴다면 언제든지 댓글 남겨주세요. 이해하기 쉽도록 간단한 설명 도와드리겠습니다 :)
